高知チームで開発したはやぶさ2試料分析用デバイスの一覧。

  • デバイス / FFTC(輸送コンテナ) / CNTホルダー / Kochi grid & clamp / Okzaki cell / 圧着ジグ /
  • その他 / 大気遮断システム(UVSOR) / 大気遮断システム(SP8) / 洗浄システム(SP8) /


    大気遮断型 施設間試料輸送用多目的コンテナ (facility to facility transfer container (FFTC))

  • 概要
    試料を大気遮断環境下で複数の施設間で輸送するためのコンテナ。グローブボックス内での開け閉めを想定している。


    何も入っていない状態

    石英ガラスの試料ホルダオプションを設置

  • カタログpdf(日本語English
  • 開発販売元 佐藤精機(外部リンク)

    Reference:
  • Uesugi K. et al., in prep


  • CNTホルダー

  • 概要
    不定形の試料を固定し、分析装置に導入するための試料ホルダ。カーボンナノチューブ(CNT)の束が配向したシート状粘着テープからなる。また、大気遮断の際には、試料を担持したCNTテープを3mmΦのロッドの先に固定し、さらにポリイミドチューブを上からかぶせて大気遮断する


    シート表面をなすカーボンチューブ先端部のファンデルワールス力で試料を固定する。


    現在は、Φ3mmの基板の上に成長させた物を使用している。




  • 大陽日酸: CNTシート販売元
  • 低散乱ポリイミドチューブ スピカ(プロテインウェーブ)

    Reference:
  • Hirahara K., Ajioka S., Nakayama Y., Carbon Nanotube Plain Fastener, AIP Advances,1, 042105(2011)
  • Y. Maeno and Y. Nakayama, Appl. Phys. Lett. 94,012103 (2009).
  • Uesugi M. et al., in prep.
  • Shirai N. et al., in prep.


  • Kochi grid, Kochi clamp

  • 概要
    超薄切片を安全にハンドリングするために開発された、ハンドルのついた新型グリッド(Kochi grid)と従来のTEMグリッドを固定するためのクランプ(Kochi clamp)。

    Kochi grid
    40µmの薄い試料保持台の両側に、200µm程度の厚くて変形に強い取っ手がついた構造

    TEM、STXMのホルダや、SIMSのホルダにそのままマウントできる

    Kochi clamp

    既存の超薄切片グリッドを挟み込み、ハンドリングしやすくするためのジグ
    TEM以外の、STXMのホルダやSIMSのホルダには、そのままマウントできる

    Reference:
  • Ohigashi T. et al.,in prep


  • Okazaki Cell

  • 概要
    Kochi grid, Kochi clampを走査型透過X線顕微鏡(STXM)で使用するためのホルダー。両面テープを使わず、物理的に固定するため、ゆがみやドリフトが少ない。

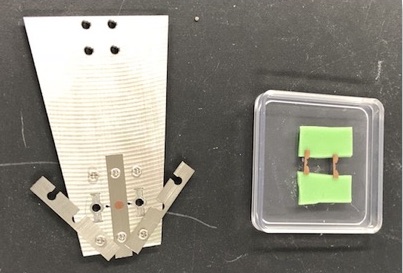

    Okzaki Cell for Kochi grid

    最大3本のKochi gridを設置できる。

    Okzaki Cell for Kochi clamp

    2本のclampを設置できる。


    Reference:
  • Ohigashi T. et al.,in prep


  • 試料圧着ジグ

  • 概要
    有機物分析の為に、金属箔に試料を圧着するためのデバイス。


    微小な試料を金箔などに押しつけて固定する作業を、顕微鏡越しに観察しながら、極めて安全に実行出来る


    Reference:
  • Uesugi M. et al., Sequential analysis of carbonaceous materials in Hayabusa-returned samples for the determination of their origin. Earth, Planets. Space. 66:102, (2014)


  • 大気遮断システム(UVSOR)

  • 概要
    試料準備を大気遮断で行う為のグローブボックスと付帯設備


    グローブボックス

    ローディングベッセルの取り付け


    Reference:
  • Ohigashi T. et al., in prep


  • 大気遮断システム(SPring-8)

  • 概要
    試料準備を大気遮断で行う為のグローブボックスと付帯設備


    グローブボックス

    マニピュレーションシステム




  • 洗浄システム(SPring-8)

  • 概要
    クリーンブース内で高清浄度の脱脂・超純水洗浄を行うシステム


    洗浄システム外観

    フィルター運転時の雰囲気中粒子数変化







  •
